一、應用概述

智能配電是給予智能電網的重要基礎和支撐，是電網運行數據的采集源頭和命令執行單元，與其他環節聯系緊密，是智能電網安全、優質、經濟運行的重要保障，也是實現智能電網信息化特征的主要體現。

根據《智能變電站技術導則》的定義，采用先進、可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，可根據需要支持電網實時在線監測、智能調節、在線分析決策、協同互動等高級功能。

智能配電監控管理系統利用先進的計算機技術、現代電子技術、通信技術和信息處理技術等實現對配電房的二次設備(包括電能儀表、測量、信號、遠程控制及遠動裝置)等的功能進行重新組合、優化設計，對企業配電房全部設備運行情況執行監視、測量、監測、控制和協調的一種綜合性系統。能夠提供安全防護、環境監測、輔助控制等功能，使用電的運行更為安全、可靠，成為智能化的重要支撐部分。

二、應用需求

系統對監測配電房進行設備數據讀取、顯示、分析和統計，而且還能單獨與智能設備進行通信，采用B/S結構，在局域網內能夠快速準確的進行遙控、遙測和遠程瀏覽、查詢等；在外網中能夠確保在有網絡的條件下、管理人員能夠借助主流瀏覽器及手機APP在任何地點實時瀏覽查詢設備各項數據及設備運行狀態等。

系統強調操作簡單化、對相關人員進行簡單的培訓，就完全可以掌握系統的使用與維護。

系統提供了強大的報警和提醒功能，根據用戶的需求，可以采用直接采集值報警或其他設定方式的報警功能。本系統帶有強大的計算功能，可以通過表格、餅圖、棒圖等各種方式來顯示相關設備數據信息。

三、系統架構

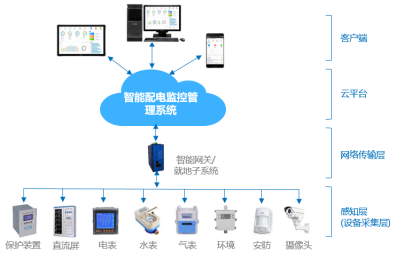

總體架構共分四部分，分別為感知層、傳輸層、存儲和服務層、應用展現層。

智能配電監控管理系統架構分為變配電所的現場端、云端服務器和平臺系統、瀏覽器等客戶端終端?，F(xiàn)場連接包括：微機保護信號、智能電表數據、計量表、無線測溫、攝像頭、互感器、環境溫濕度、水浸、門禁、紅外、煙感等等設備，所有智能終端的數據經過智能網關進行數據采集和邊緣計算后統一通過網絡（有線和無線）傳輸至服務器平臺；服務器平臺進行數據的匯總和功能分類處理，客戶端通過瀏覽器方式進行操作。平臺架構支持高數量級專變企業配電房的接入，支持多客戶端數量并發訪問的性能要求。系統平臺架構全部采用跨平臺技術，支持Unix、Linux、Windows及國產等平臺操作系統部署。
