一、系統概況

雷達站綜合監控管理系統應能實現對高壓配電柜、變壓器、低壓配電柜、柴油發電機、UPS、各類配電柜（箱）、直流電源、蓄電池組和配電機房工作環境等運行參數和運行狀態數據的實時監視和遠程顯示，并在異常情況下能自動報警。

綜合監控管理系統包括：電力監控系統、工藝配電監控系統和工作環境監控系統三個獨立的子系統。綜合監控管理系統包括對高低壓配電柜、變壓器、柴油發電機組設備的監控；工藝配電監控系統包括對UPS，蓄電池的監控；工作環境監控系統包括溫濕度、煙感、水浸等環境傳感器的參數監測，以及視頻監控、門禁監控、防雷監控、漏電監測等安防安全監控設備的實時監控，實現對機房系統外部環境工作狀態的監測。

二、系統網絡拓?fù)?/span>

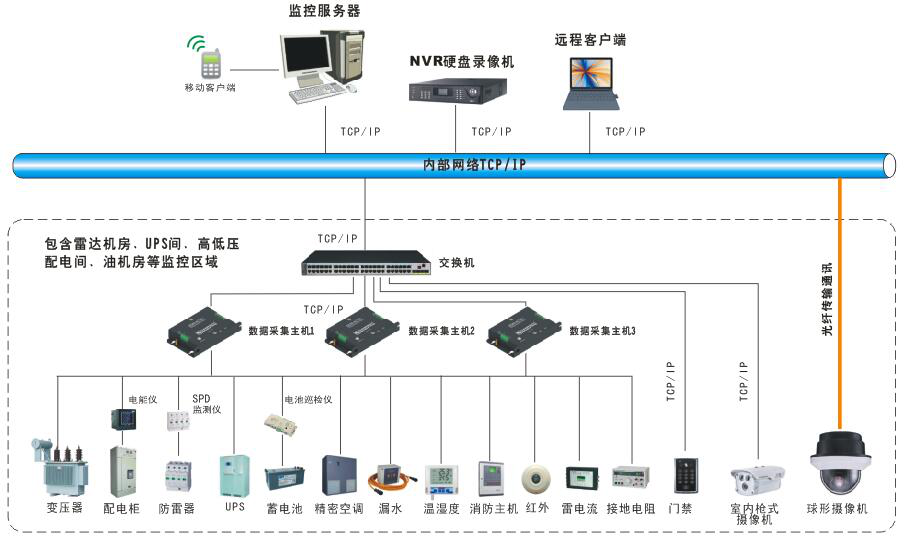

雷達站綜合監控管理系統采用分層分布式網絡結構，中心管理層和通訊管理層之間的主干通訊網絡采用以太網的網絡結構，現場總線采用雙絞線的總線式網絡結構。

■中心管理層

由計算機監控系統組成，包括服務器、工作站、以太網交換機、打印機、GPS時鐘等。

■通訊管理層

由通訊管理機構成。每個通訊管理機的串行通訊接口用于連接間隔層的總線型鏈路設備，上行網絡接口分別接入以太網的自愈型工業以太網交換機。

■數據采集層

由中低壓開關柜上微機型繼電保護裝置儀表、智能電力測量裝置、變壓器溫控儀、直流屏、UPS等構成。這些裝置結成多條總線型鏈路與通訊管理機通訊。

三、系統功能

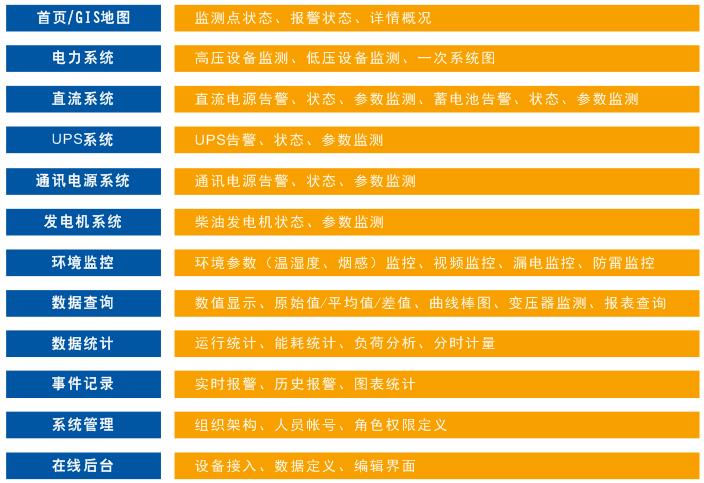

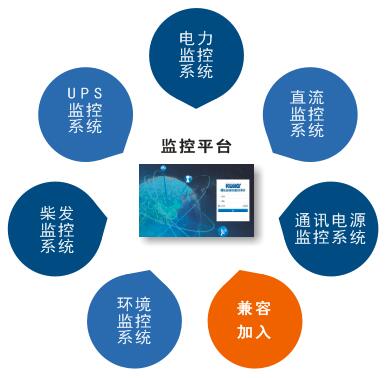

雷達站綜合電力監控系統包含有電力監控子系統、直流監控子系統、UPS監控子系統、通訊電源監控子系統、柴油發電機監控子系統、環境監控子系統等子系統。各子系統為獨立模塊，互不影響；各模塊可以自由組合，構成統一監控平臺。
