局部放電是指絕緣結構中由于電場分布不均勻，局放過強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象，局部放電是絕緣老化的重要征兆和表現形式，因此，對局部放電的有效檢測對電力設備的安全穩定運行具有重要意義。

1、產品概述

產品由空間特高頻局放傳感器、空間特高頻局放接收主機、開關柜局放三合一傳感器、局放三合一無線接收主機四部分構成。
采用先進的高性能工業微處理器，抗干擾能力強，使用內置超聲波、特高頻、地電波傳感器，對監測設備進行局部放電信號的監測。產品適用于大型電氣設備運行時的局部放電信號以及開關柜絕緣缺陷導致的局部放電和配電柜內空間放電情況的監測。產品尺寸小巧，設計精妙，便于現場環境使用。

2、產品功能

1)實現對開關柜放電的監測、數據采集、數據分析。利用地電波、超聲波和特高頻局放三合一傳感器監測電氣設備運行時的局部放電信號。

2)監測開關柜局部放電信號，并定時無線發送數據到局放三合一無線接收主機。

3)監測配電室空間局放信號，局放系統軟件分析接收的局部放電數據，分別以柱狀圖，三維實時PRPS圖譜，三維PRPD圖譜顯示，分析局部放電信號強度，放電類型，放電頻次，具有事件記錄查詢等功能，系統參數可自定義設置。

3、方案選配

1)空間特高頻局放傳感器+空間特高頻局放接收主機。

2)開關柜局放三合一傳感器+局放三合一無線接收主機。

3)空間特高頻局放傳感器+空間特高頻局放接收主機+開關柜局放三合一傳感器+局放三合一無線接收主機。

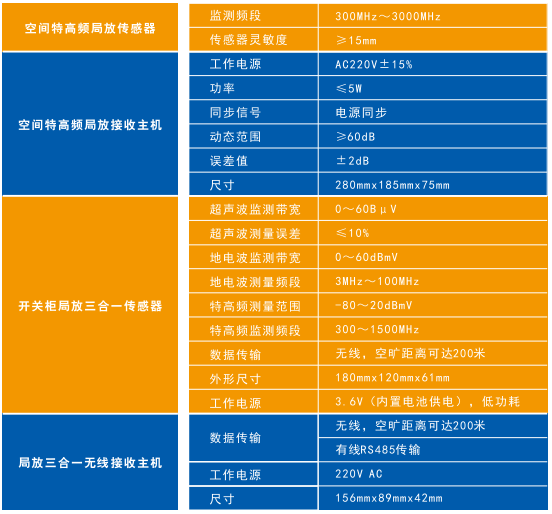

4、技術參數

5、安裝方式

1)空間特高頻局放傳感器

安裝： 一般在配電房的中部離地2米處，固定板上打孔，用螺絲固定支架，然后將空間特高頻局放傳感器懸掛上去，并擰緊下部的緊固螺絲。

2)空間特高頻局放接收主機

安裝：墻壁上安裝導軌，空間特高頻局放接收主機的四角位置開孔，選用膨脹螺絲固定在導軌上。

3)開關柜局放三合一傳感器

安裝：開關柜背面的外表面磁吸式吸附安裝，吸盤天線吸附柜體表面。

4)開關柜局放三合一無線接收主機

安裝：安裝于主控室通訊屏柜內，采用標準35MM導軌安裝。
